XYZ RLX 555

Popis

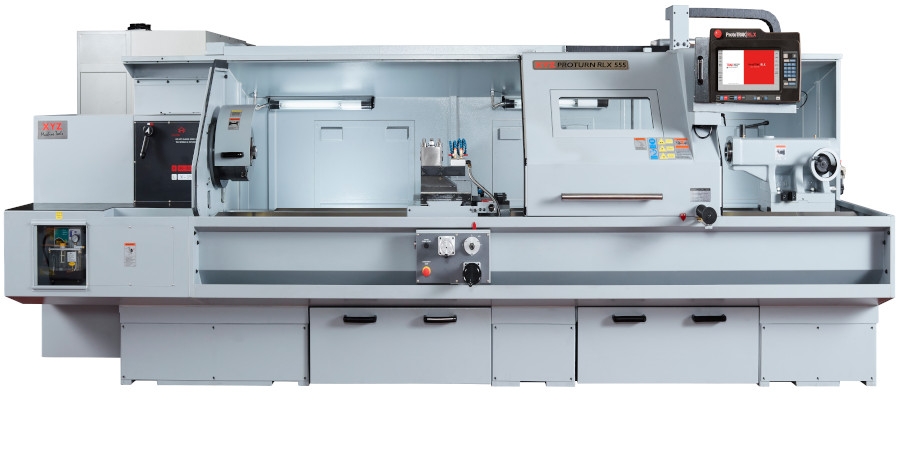

S točnou délkou až 3m je RLX 555 největším soustruhem s ŘS ProtoTRAK. Všechna provedení, 1m, 1,75m a 3m jsou konstruovány jako odlitky vyrobeny z jednoho kusu.

Pro soustružení obrobků velkého průměru, lze odebrat část lože a získat prostor pro soustružení průměru do d 900mm.
Výkonný pohon 11kW s dvourychlostní převodovkou pro velmi náročné obrábění.

Vzduchem nadlehčovaný koník může být tažen příčným suportem. Výklopný kryt pracovního prostoru zvyšuje komfort obsluhy.
Stejně jako u ostatních soustruhů ProtoTRAK může být používaný manuálně nebo jako plnohodnotné CNC s přednastavenými cykly.
Radiusy a úkosy lze snadno provádět i v ručním režimu bez nutnosti programování.

Standardně se dodává s rychlo-výměnnou nástrojovou hlavou včetně 6ks držáků nástrojů, ale na přání může být vybaven automatickou, 4- nebo 8-poziční nástrojovou hlavou.

Automatické centrální mazání, chlazení, koník, sklíčidlo a osvětlení jako standard.

Technické parametry

Pracovní rozměry
Oběžný průměr nad ložem	560 mm
Max. oběžný průměr po odebrání části lože (1 m, 1,75 m a 3 m)	780 mm, 780 mm, 935 mm
Šířka mezery (1 m, 1,75 m a 3 m)	227 mm, 227 mm, 297 mm
Oběžný průměr nad suportem	350 mm
Vzdálenost mezi hroty (1 m, 1,75 m a 3 m)	1 000 mm, 1 750 mm, 3 000 mm
Maximální obráběná délka (pojezd v ose Z) (1 m, 1,75 m a 3 m)	900 mm, 1 650 mm, 2 900 mm
Maximální pojezd suportu (osa X) (1 m, 1,75 m a 3 m)	280 mm, 280 mm, 290 mm

Vřeteno
Průchozí otvor vřetene	104 mm
Nos vřetene	D1 - 11 vačkový zámek
Rozsah otáček (plynulá regulace)	30- 1800 RPM, (2 stupně)
Výkon hlavního motoru	11 kW

Koník
Zdvih	200 mm
Pinola	průměr 90 mm
Kužel (1 m, 1,75 m a 3 m)	Morse 5, morse 5, morse 6

Odměřovaní
Typ systému	Fotoelektrický, rotační enkodér
Umístění	Na motoru pohonu
Rozlišení	0,005 mm
Kuličkový šroub průměr / přesnost	X 25 mm/C3, Z 40 mm/C5
Opakovatelnost v ose X	+/- 0,005 mm
Opakovatelnost v ose Z	+/- 0,02 mm

Chlazení
Objem nádrže	100 l
Výkon čerpadla	0,38 kW

Rozměry stroje
Celková hmotnost (1 m, 1,75 m a 3 m)	3200 kg, 4100 kg, 6600 kg
Rozměry (Š x H x V) (1 m, 1,75 m a 3 m)	2600, 3450, 5260 x 1570 x 1910 mm

Další specifikace
Konstrukce	Odlitek
Automatické mazání	Ano
Tlak vzduchu	5,5 bar

Řídící systém
Verze řídícího systému	ProtoTrak RLX
