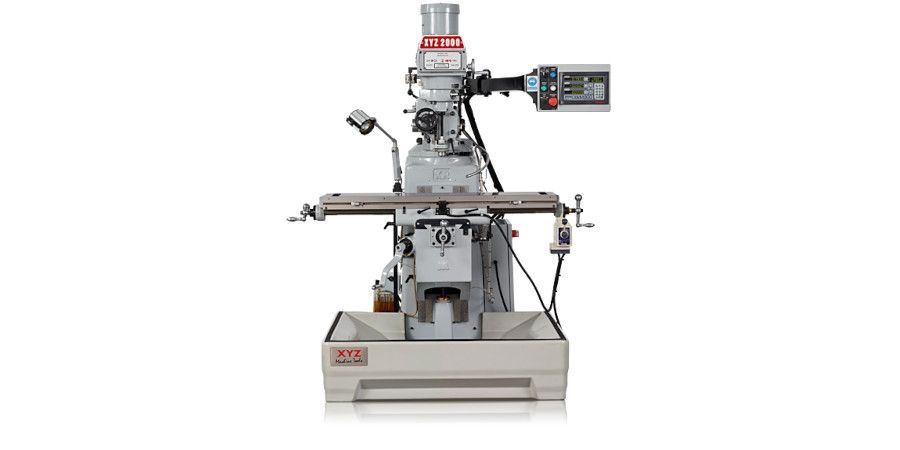

XYZ 2000

Popis

Konvenční frézky XYZ jsou ideální pro výrobu jednotlivých dílů, malé série, nebo pro výuku studentů ve školách. Během posledních 30 let bylo ve Velké Británii instalováno více než 10 000 konvenčních soustruhů a frézek XYZ, což svědčí o jejich kvalitě a spolehlivosti. Všechny frézky XYZ jsou vyrobeny z litiny, která zajišťuje výjimečnou tuhost a stabilitu, a jsou vybaveny evropskými ložisky a elektrickými komponenty, které splňují požadavky normy CE. Model frézky XYZ 2000 nabízí volitelný řízený posuv v osách X a Y, zatímco osa Z je ovládána manuálně. Stroj je navíc vybaven strojním výsuvem pinoly a digitální odměřování ve všech osách je standardní součástí výbavy.



Technické parametry

Otáčky řetene 75 – 4200 /min
Výkon vřetene 3HP (2,25Kw) variátor
Počet rychlostních stupňů 2
Kužel vřetene R8 nebo ISO 30 (opce)
Průměr pinoly 86 mm
Rozměry stolu (včetně žlabu pro odvod emulze) 1270 mm x 254 mm
Rozměry stolu (pracovní plocha) 1200 mm x 250 mm
T drážky 3x
T šířka 15.9mm
X pojezd 750 mm
Y pojezd 384 mm
Pojezd stolu na konzole – osa Z 406 mm
Vysunutí pinoly 127 mm
Pojezd rámu 450 mm
Rotace kolem sloupu 360°
Vyklopení vřeteníku dopředu/dozadu +45° / -45°
Vyklopení vřeteníku doprava/doleva +90° / -90°
Strojní výsuv pinoly, počet rychlostí  3
Typ vedení kluzné – kalené, broušené (rybinové)
Půdorys (bez pojezdů) 1672mm x 1680mm
Pracovní výška 2175 mm
Hmotnost 1 250 Kg
Jistič 10A
Požadavek na stlačený vzduch 6 bar (220 L/min) - pouze při opci vzduchové upínání



Výbava

Výbava



Standardní výbava:

  • Odměřování ve všech osách
  • Chlazení emulzí
  • Osvětlení pracovního prostoru
  • Automatické, centrální mazání
  • Kryt stolu


Výbava na přání:

  • Pneumatické upínání nástrojů
  • Kužel vřetene ISO30
  • Digitální odměřování výsuvu pinoly
  • Strojní pojezd osy Y
  • Přípravek na horizontální frézování
