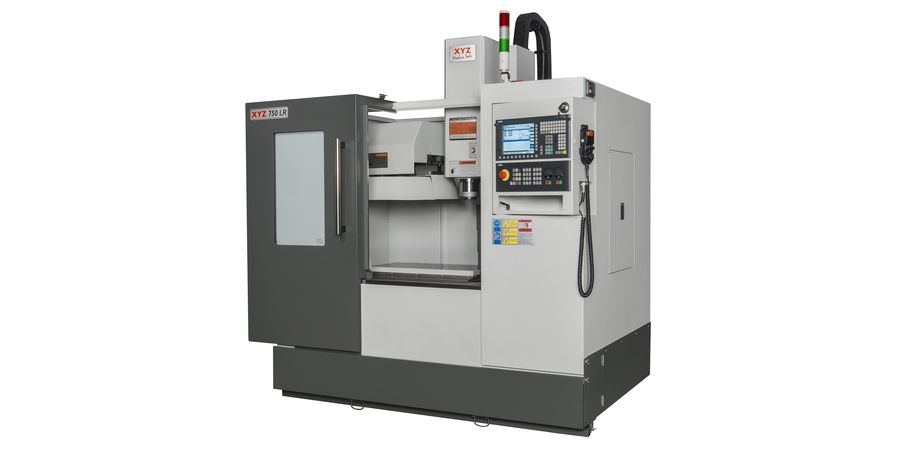

XYZ 750LR VMC

Popis



XYZ VMC 750LR se nachází uprostřed řady LR (Linear Rail) jako nejpopulárnější frézovací centrum za konkurenční cenu.

S pojezdy os 750 x 440 x 500mm je schopné zvládnout většinu zakázek v běžné výrobě.

VMC 750LR je nyní nabízeno ve dvojím provedení: s karuselovým zásobníkem nástrojů na 20 pozic nebo s revolverovým na 24 pozic.

Řízení zajišťuje spolehlivý systém Siemens Sinumerik S828D Basic s dílenským programováním a s možností rozšíření funkcí o 3D simulaci, Shop Mill a další.

Podporovaný řídící systém Siemens (hardware a software), zaručuje systémovou integritu a kompatibilitu s náhradními díly  dostupnými v rámci Siemens ČR.

Frézovací centrum VMC 750LR na lineárním vedení je vhodné pro lehké až středně těžké obrábění různých materiálů.

Díky skvělému poměru cena/užitná hodnota se očekávaně stalo VMC 750LR bestsellerem, a to nejen v UK.

Kompaktní rozměry stroje šetří místo na pracovišti.

Využijte možnost ukázky tohoto centra v našem showroomu.





Technické parametry

Pojezdy v osách
X - osa 750 mm
Y - osa 440 mm
Z - osa 500 mm

Rozměr stolu
Délka 830 mm
Šířka 410 mm
Max. zatížení stolu 500 Kg

T - drážky
Počet 3
Šířka 16 mm
Rozteč 100 mm

Vřeteno
Hlavní vřeteno Digitální, bezkartáčový, AC motor
Upínání dle DIN 69871 BT40
Otáčky vřetene 5-8000 RPM
Výkon vřetene (S6) 13 KW

Posuvy
Pohon AC servo motory
Max. kroutící moment (30 min) X a Y 8Nm, Z 12Nm
Kuličkové šrouby (přesnost C 3) 32 mm, P8

Rychlost posuvů
Rychloposuv 20 m/min
Strojní posuv 1-20000 mm/min

Zásobník nástrojů
Typ karusel (revolver opce)
Počet pozic 20 (24 opce)
Doba výměny nástroje 5 - 8s (2,5)
Max ø nástroje 80 mm
Max. hmotnost nástroje 7 kg

Odměřovácí systém
Typ fotoelektrický
Standart Rotační enkodér
Umístění Na motoru
Přesnost (rozlišovací) 0,001 mm

Přesnost stroje
Přesnost polohování +/- 0,005 mm
Opakovatelnost +/- 0,003 mm

Chlazení
Výkon čerpadla 0,38 kW
Objem nádrže 125 l

Rozměry stroje
Celková hmotnost 3500 kg
Rozměry (ŠxHxV)

2100 x 2150 x 2450 mm bez vynašeče třísek

Tlak vzduchu 5,5 bar
 Elektro připojení  400 V, 50 Hz

Řídící systém
Verze řídícího systému Siemens 828D


Výbava

Standardní vybavení stroje:



Elektro komponenty:

  • řídící systém Siemens 828Basic
  • příprava pro automatický cyklus zahřívání stroje
  • Fanuc konvertor – ISO dialekt
  • program guide pro vytvoření programu v G kódech
  • COMPCAD pro plynulé obrábění ve všech 3 osách
  • zobrazení dráhy nástroje
  • 2D grafika (Solid Model) se zobrazením různých pohledů a řezů
  • cykly pro obrobkovou a nástrojovou sondu
  • zobrazení formátů HTML, BMP, PDF a jpeg
  • Interní paměť 1.2 MB + 1GB Compact Flash + USB port
  • 10.4” TFT barevný monitor
  • RS 232 rozhraní
  • Směr rotace vřetene -volně programovatelné
  • Ethernetový výstup
  • Elektronický rotační potenciometr pro externí ovládání posuvů (kolečko)
  • pevné závitování
  • optimalizované digitální serva ve všech osách
  • halogenové osvětlení


Mechanické komponenty:

  • Trysky na vřetenu pro chlazení stlačeným vzduchem
  • Teleskopické, nerezové kryty na všech osách
  • Automatický mazací systém kluzného vedení a kuličkových šroubů
  • vysokotlaký oplach pracovního prostoru
  • zásobník třísek – výsuvný





Opce:

Vynašeč třísek
Vřeteno s otáčkami 10000 nebo 12000/min
Středové, vysokotlaké chlazení
Přestavba upínání BT40 - > SK40
Sondy obrobková/nástrojová
4.osa
LED pracovní osvětlení
Prosklená boční dvířka
Ruční kolečko pro ovládání posuvů
Rozšíření funkcí Siemens: 3D náhled včetně řez, simulace v reálném čase, management správy nástroj, Shop Mill, rozšířené technologické funkce a další
Offline programování
CAD reader (převod DWG, DXF)
