ProtoTRAK

CNC řídicí systém pro kusovou a malosériovou výrobu

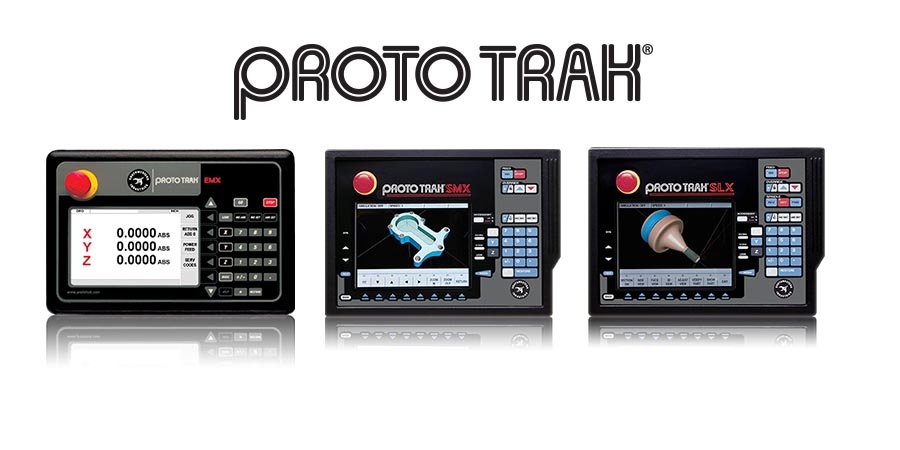

Řídicí systém ProtoTRAK RMX/RLX CNC je nejlepší řešení pro frézování malých sérií. První ProtoTRAK byl vyvinutý v Californiii firmou Southwestern Industruies v 90 letech. Cílem bylo vytvořit systém, který by umožňoval snadnou práci při malosériové výrobě a při výrobě prototypů. Celosvětově tento systém používá vice než 45.000 uživatelů.

Žádný jiný CNC systém nenabízí takový rozsah využití jako ProtoTRAK. Spousta přednastavených cyklů , výborná grafika a rychlost, vysoká stabilita a v neposlední řadě intuitivní ovládání. To vše při možnosti používat stroj v ručním režimu.

To jsou současné požadavky na moderní řídicí systém pro nízkonákladovou produkci.

ProtoTRAK RMX/RLX umožňuje převzít plnou kontrolu nad Vašim strojem

  • snadno pochopitelný
  • možnost volby jazyka, včetně češtiny
  • ovládací prvky stejné jako na PC – klávesnice, softwarová tlačítka pro přehledné zobrazení
  • konverzační programování
  • hladký přechod mezi manuálním a CNC ovládáním - dokonce i během probíhajícího pracovního cyklu
  • 2 - nebo 3-osé kruhové a lineární interpolace
  • výkonné přednastavené pracovní cykly pro snadné programování
  • vynikající grafika obrobku během programování nebo v reálném čase
  • výběr mezi nastavenou geometrií a mezi dráhou nástroje
  • tabulková editace - zobrazení a editace rozsáhlých programů snadno a rychle
  • čtení souborů CAM nebo G-kódů
  • propojení do sítě přes integrovaný port RJ45, pokročilý program ukládání a automatického zálohování dat
  • rozšířený nástroj knihovny nástrojů zkracuje dobu nastavování – kompenzace opotřebení nástroje
  • alfanumerické názvy programů
  • přednastavené cykly
    • pozice
    • vrtání
    • závitování
    • hloubení
    • roztečné kružnice otvorů
    • frézování
    • oblouky
    • kapsy, ostrůvky a profily
    • kruhové, obdélníkové a nepravidelné
    • spirála, opakování, zrcadlení, rotace, kopírován
    • u soustruhů funkce CSS (konstantní řezná rychlost
  • přístup k systému Windows ® Desktop
  • TRAKing – funkce ovládání programu ručním kolečkem pro optimální kontrolu nastaveného programu, ovládání posuvů kolečky v ručním režimu – na přání
  • elektronické ovládání posuvů
  • DFX převodník
  • matematický průvodce
  • barevný 10,4" monitor

ProtoTRAK ProtoTRAK ProtoTRAK

Snadné programování

Integrovaná CAD funkce pro programování kapes a profilů – šetří Váš čas při programování.

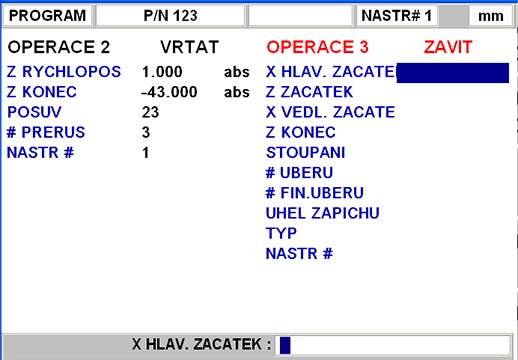

Jako zkušený operátor víte, co je třeba vyrábět. Programování ProtoTRAK vám umožní snadno přeložit nápady a výkresy na program obrobku. Jednoduše si stačí vybrat požadovanou geometrii a následovat instrukce. Naučit se programování pomocí systému ProtoTRAK zvládá operátor, který dosud pracoval na konvenčním stroji, během 2-denního školení.

Konvertor

Použitím volitelného konverzní programu mohou být příkazy dekódovány z ProtoTRAK na jakýkoliv jiný CNC systém a naopak. Pomocí správného konvertoru můžete program vytvořený v ProtoTRAK jednoduše převést do stroje s jiným řídicím systémem, např. do frézovacího centra s ŘS Siemens, Fanuc atd. Konvertor G-kódů jako standard, DXF (DWG) konvertor jako opce.

Offline programování

Programovat můžete během obrábění na svém stolním PC pomocí volitelného příslušenství Offline programming. Uložený program pak snadno přenesete do stroje pomocí Flash karty nebo po síti.

Připojení do sítě

Síťová jednotka pro pokročilé řízení programu umožňuje propojení s ostatními počítači v síti pro přenos a sdílení dat a souborů.

Komplexní systém funkcí Windows®

Windows ® v ProtoTRAK: 10 Gb pevný disk, 32 MB RAM, konektory VGA, USB jsou dodávány jako standard. Můžete tak přímo propojit PC s obráběcím strojem.

Tabulkový editor

Zobrazení dat celého programu na jednom místě. Můžete snadno třídit a upravovat celé skupiny dat pouhým stisknutím tlačítka, což je výrazně jednodušší než obvyklý proces prochází programu v jednotlivých krocích nebo dlouhý seznam G-kódů.

Ostrovy a kapsy

Užitečná barevná grafika se seznamem jednotlivých kroků (operací). Chyby programování mohou být okamžitě rozpoznány a odstraněny.

Seznam kroků

Užitečná barevná grafika se seznamem jednotlivých kroků (operací). Chyby programování mohou být okamžitě rozpoznány a odstraněny.

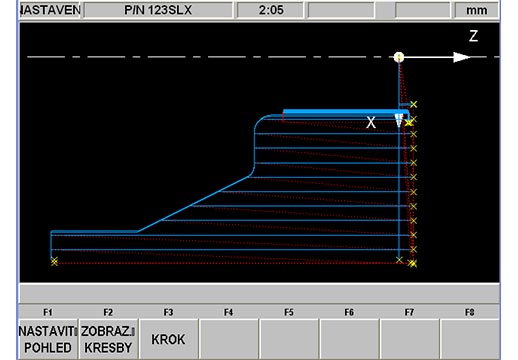

Grafické znázornění dráhy nástroje

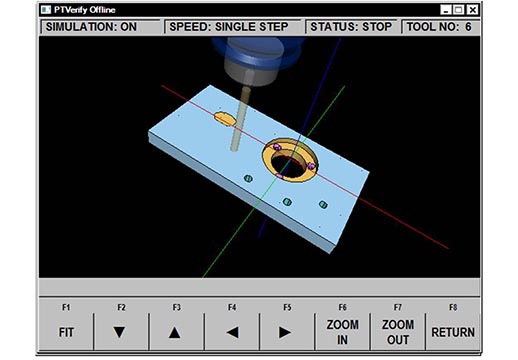

Okamžitá kontrola tvarů programované součásti, 3D zobrazení naprogramované součásti, simulace dráhy nástroje. Barvy , chybová hlášení a volitelné zobrazení usnadňují zkontrolovat program před spuštěním.

A.G.E. funkce

Auto Geometry Engine ( AGE) je výkonný software na bázi CAD, který se používá při programování nepravidelných tvarů. Automaticky vyplní chybějící tištěné rozměry na výkrese. u při programování, jak si program. Je CAD schopnost vložen do programování CNC . Práce s A.G.E. nezabere žádný čas navíc, funguje automaticky během programování.

ProtoTrak Video

ProtoTrak Video 2
