Popis

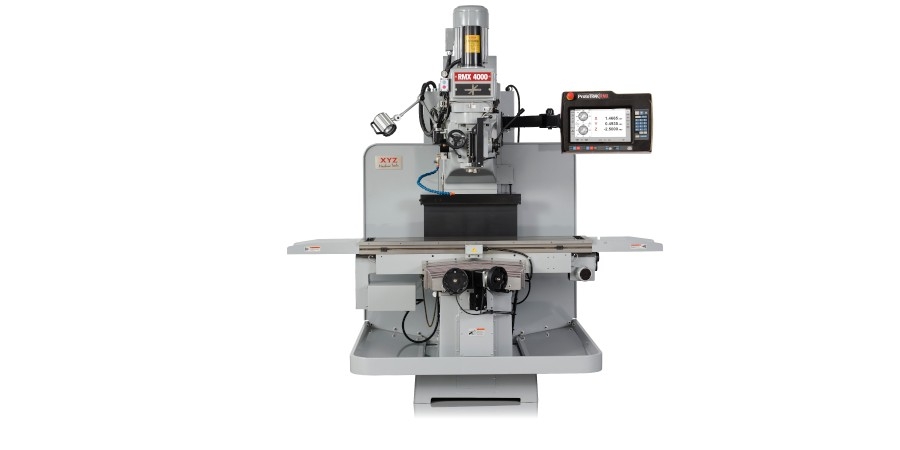

Výkonná ložová frézka s pojezdem stolu v ose X 1016mm o nosnosti až 850 kg předurčuje tento stroj pro pro obrábění rozměrných obrobků nebo svařenců.
Standardně je frézka vybavena programovatelnými otáčkami a pneumatickým upínáním nástrojů.
Technické parametry
| Pracovní rozměry | |
| X - osa | 1016 mm |
| Y - osa | 596 mm |
| Z - osa | 584 mm |
| Upínací plocha | 1474 x 356 mm |
| Počet T - drážek ve stole (DIN 650) | 4 |
| T-drážka-šířka | 15,9 mm |
| Max. zatížení stolu | 850 Kg |
| Max. vzdálenost vřetene od stolu | 610 mm |
| Vřeteník | |
| Uchycení nástroje | ISO40 / DIN 2080 |
| Vysunutí pinoly | 140 mm |
| Průměr pinoly | 116 mm |
| Naklopení hlavy | +/- 45° |
| Chlazení | |
| Objem nádrže | 40 l |
| Výkon nádrže | 0,3 kW |
| Pohon vřetena | |
| Hlavní pohon | Asynchronní motor |
| Otáčky vřetene (2 rychlosti) | 40-5000 frekvenční měnič |
| Výkon vřetene | 5,75 KW |
| Kroutící moment trvalý / špičkový | 30 / 45 Nm |
| Kroutící moment s použitím převodovky (1:8) trvalý / špičkový | 240 / 360 Nm |
| Posuvy | |
| Odměřování v osách X,Y a Z | Fotoelektrické |
| Provedení | Rotační enkodér |
| Umístění | Na motoru |
| Rozlišení | 0,001 mm |
| Opakovatelnost | 0,005 mm |
| Přesnost polohování | +/- 0,01 |
| Rozměry a připojení | |
| Celková hmotnost | 3 200 kg |
| Rozměry (ŠxHxV) | 2600 x 2300 x 2350 mm |
| El.připojení | 400 V, 50 Hz |
| Pojistky | 32 Amp |
| Celkový příkon | 12 kVa |
| Tlak vzduchu | 5,5 bar |
| Řídící systém | |
| Verze řídícího systému | ProtoTRAK RMX |
Výbava
Standardní výbava:
-
chladící okruh
-
kryty kluzného vedení
-
automatické mazání vodících ploch
-
pneumatické upínání nástroje
-
halogenové osvětlení
-
vana na třísky
-
ochranný kryt stolu
-
výklopný vřeteník +/- 45°
-
TRAKing funce – odjetí programu ručním kolečkem
-
DXF převodník (opce) – import a konverze CAD dat na data ProtoTRAK
Hardware
-
2- nebo 3-osé CNC, 3-osý digitalní displej
-
TRAKing® systém
-
Elektronická ruční kolečka pro manuální ovládání
-
15,6” barevný dotykový LCD monitor
-
Intel® 2,0GHz processor
-
Disk 32GB SSD mSATA 4GB Ram
-
5 USB portů
-
2 ethernet porty
-
Ovládání posuvů a otáček z displeje během obrábění
-
LED diody znázorňující stav stroje
-
E-stop
-
Ovládání vřetene (FWD, REV, OFF)
-
STOP and GO funkce posuvu
-
Jemné/hrubé ovládání posuvů
-
Automatické/manuální spouštění čerpadla emulze
-
Jack pro připojení sluchátek – help videa
-
10 vstupů/výstupů
Software
-
Plovoucí okna – zobrazení programu a grafického náhledu vedle sebe
-
Funkce EPA – rozsířené asistenční služby – pomoc při programování, ukázková videa
-
Nastavení výchozích hodnot pro zjednodušení programování
-
Dotyková klávesnice a kalkulačka
-
Vložení vypočítaných hodnot do programu
-
Soft klávesy – změny v kontextu
-
Operační systém Windows
-
Zobrazení programované součásti, řezy, otáčení
-
Funkce A.G.E. pro programování nepravidelných tvarů
-
Adaptivní dráha nástroje – umožňuje zvolit dráhu nástroje při frézování kapes
-
Kruhová interpolace
-
Lineární interpolace
-
Konverze Inch/mm
-
Kompenzace nástroje
-
Diagnostika
-
Volba ruční posuv/automatický posuv
-
Funkce Go To pro předem nastavenou polohu
-
Automatický návrat do výchozí pozice
-
Inkrementální a absolutní odměřování
-
Alfanumerické označení programů
-
LOOK – grafický náhled na obráběnou součást stisknutím tlačítka
-
Grafické znázornění jednotlivých kroků programu
-
Inkrementální a absolutní programování
-
Programová diagnostika
-
CAD/CAM rozhraní
-
Matematický průvodce s grafickým rozhraním – vzorce
-
Zobrazení reálného obráběcího času
-
3D modelové zobrazení obrobku
Opce:
- funkce TRAKing - ovládání stroje elektronickými kolečky, bezpečné odjetí programu kolečkem
- Offline programování
- DXF convertor
- 4 osa/indexer nezávisle řízený pomocí M funkcí
