Popis

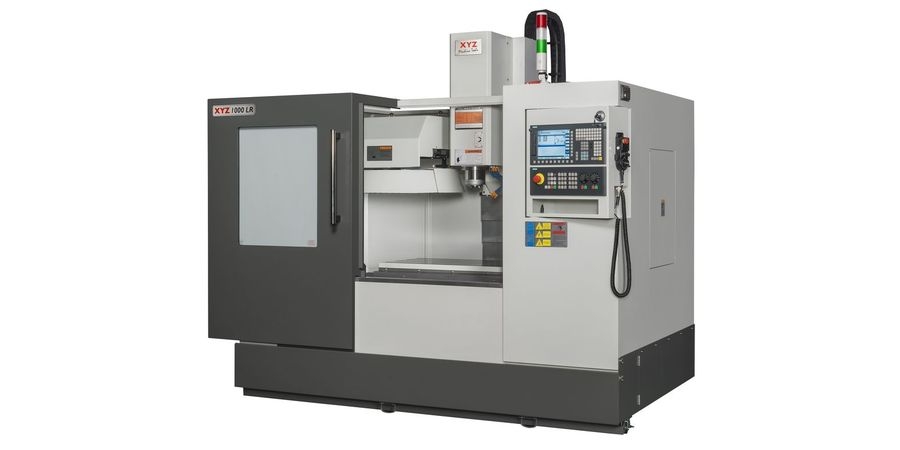

Největší z řady frézovacích center na lineálním vedení VMC 1000LR má impozantní parametry zahrnující pojezd v ose X 1000mm, 500mm v osách Y a Z , výkon 13kW, 8000 rpm a upínání nástrojů BT40.
Podobně, jako u VMC 750LR i zde je na výběr provedení se zásobníkem nástrojů na 20, resp. 24 pozic.
Současný vývoj v technologii lineárního vedení umožňuje XYZ nabídnout uživatelům stroj větší velikosti na ve skvělém poměru cena/užitná hodnota.
O řízení se stará spolehlivý systém Siemens Sinumerik S828D Basic s dílenským programováním a s možností rozšíření funkcí o 3D simulaci, Shop Mill a další.
Podporovaný řídící systém Siemens (hardware a software), zaručuje systémovou integritu a kompatibilitu s náhradními díly dostupnými v rámci Siemens ČR.
Stejně, jako ostatní centra XYZ, také VMC 1000LR je konstruováno tak, půdorysné rozměry byly co nejúspornější.
Technické parametry
| Pojezdy v osách | |
| X - osa | 1000 mm |
| Y - osa | 500 mm |
| Z - osa | 500 mm |
| Rozměr stolu | |
| Délka | 1060 mm |
| Šířka | 500 mm |
| Max. zatížení stolu | 800 Kg |
| T - drážky | |
| Počet | 4 |
| Šířka | 16 mm |
| Vzdálenost | 125 mm |
| Vřeteno | |
| Hlavní vřeteno | AC motor, digitální, bezkartáčový |
| Upínání dle DIN 69871 | BT40 |
| Otáčky vřetene | 5-8000 RPM |
| Výkon vřetene (S6) | 13 KW |
| Posuvy | |
| Pohon | AC servo motory |
| Max. kroutící moment (30 min) | X a Y 8 Nm, Z 12 Nm |
| Kuličkové šrouby (přesnost C3) | d 32 mm, P8 |
| Rychlost posuvů | |
| Rychloposuvy | 20 m/min |
| Strojní posuv | 1-20 000 mm/min |
| Zásobník nástrojů | |
| Typ | karusel (revolver opce) |
| Počet pozic | 20 (24 opce) |
| Doba výměny (nástroj - nástroj) | < 8 sec (2,5 revolver) |
| Max. ø nástroje | 80 mm |
| Max. hmotnost nástroje | 7 Kg |
| Odměřovací systém | |
| Typ | Fotoelektrický |
| Standard | Rotační enkodér |
| Umístění | Na motoru |
| Přesnost (rozlišovací) | 0,001 mm |
| Přesnost stroje | |
| Přesnost polohování | +/- 0,005 mm |
| Opakovatelnost | +/- 0,003 mm |
| Chlazení | |
| Výkon čerpadla | 0,38 kW |
| Objem nádrže | 160 l |
| Rozměry připojení | |
| Celková hmotnost | 4600 kg |
| Rozměry (ŠxHxV) | 2530 x 2200 x 2500 mm bez vynašeče třísek |
| Elektro připojení | 400 V / 50 Hz |
| Tlak vzduchu | 5,5 bar |
| Řídící systém | |
| Verze řídícího systému | Siemens 828D |
Výbava
Standardní vybavení stroje:
Elektro komponenty:
-
řídící systém Siemens 828Basic
-
příprava pro automatický cyklus zahřívání stroje
-
Fanuc konvertor – ISO dialekt
-
program guide pro vytvoření programu v G kódech
-
COMPCAD pro plynulé obrábění ve všech 3 osách
-
zobrazení dráhy nástroje
-
2D grafika (Solid Model) se zobrazením různých pohledů a řezů
-
cykly pro obrobkovou a nástrojovou sondu
-
zobrazení formátů HTML, BMP, PDF a jpeg
-
Interní paměť 1.2 MB + 1GB Compact Flash + USB port
-
10.4” TFT barevný monitor
-
RS 232 rozhraní
-
Směr rotace vřetene -volně programovatelné
-
Ethernetový výstup
-
Elektronický rotační potenciometr pro externí ovládání posuvů (kolečko)
-
pevné závitování
-
optimalizované digitální serva ve všech osách
-
halogenové osvětlení
Mechanické komponenty:
-
Trysky na vřetenu pro chlazení stlačeným vzduchem
-
Teleskopické, nerezové kryty na všech osách
-
Automatický mazací systém kluzného vedení a kuličkových šroubů
-
vysokotlaký oplach pracovního prostoru
-
zásobník třísek – výsuvný
Opce:
Vynašeč třísek
Vřeteno s otáčkami 10000 nebo 12000/min
Středové, vysokotlaké chlazení
Přestavba upínání BT40 - > SK40
Sondy obrobková/nástrojová
4.osa
LED pracovní osvětlení
Prosklená boční dvířka
Ruční kolečko pro ovládání posuvů
Rozšíření funkcí Siemens: 3D náhled včetně řez, simulace v reálném čase, management správy nástroj, Shop Mill, rozšířené technologické funkce a další
Offline programování
CAD reader (převod DWG, DXF)
