Popis

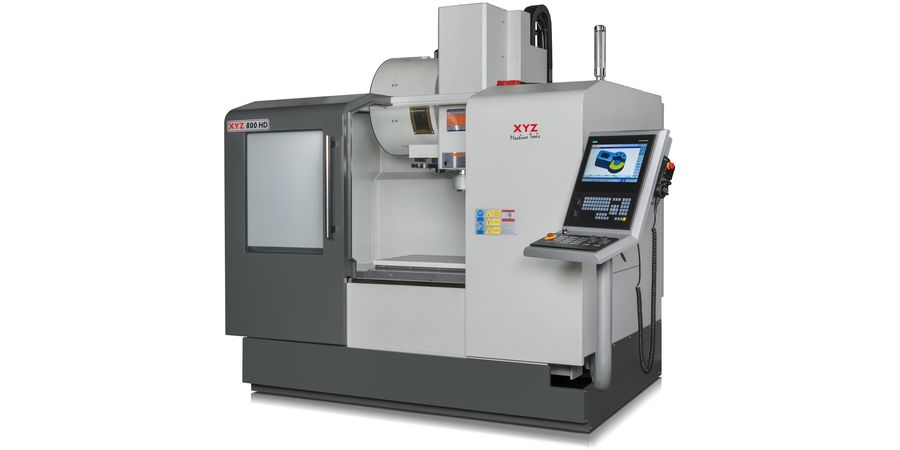

Uprostřed řady frézovacích center XYZ na kluzném vedení se nachází VMC 800HD. Jedná se o nástupce bestseleru VMC 710, který si získal oblibu u stovek zákazníků díky spolehlivosti, přesnosti a optimálním pracovním rozsahům. VMC 800HD využívá všech předností svého předchůdce, navíc nabízí vyšší výkon na vřetenu, více otáček a rychlejší posuvy. Rovněž pojezdy v osách X,Y a Z jsou o něco větší: 800 x 500 x 510mm. Charakteristickým znakem modernizované řady HD (Heavy Duty) jsou široká kluzná vedení (boxways), která poskytují stroji vysokou tuhost a stabilitu při obrábění.
Pro řízení center řady HD byl zvolen nejmodernější ŘS Siemens Sinumerik S828D Shop Mill s dotykovým, 15“displejem. Spousta opcí je obsažena již v základu, jako např. 3D zobrazení obrobku včetně řezů, simulace v reálném čase, rozšířené technologické funkce (frézování závitů, gravírování..), správa nástrojů, detekce zbytkového materiálu a další.
Spolehlivý a podporovaný řídící systém Siemens (hardware a software), zaručuje systémovou integritu a kompatibilitu s náhradními díly dostupnými v rámci Siemens ČR.
VMC 800HD je vhodné pro lehké až těžké obrábění materiálů různých jakostí. Díky své velikosti, vysokému obráběcímu výkonu a osvědčenému řídícímu systému Sinumerik 828D nachází své uplatnění v kusové i sériové výrobě.
Technické parametry
| Pracovní rozměry | |
| X - osa | 800 mm |
| Y - osa | 500 mm |
| Z - osa | 510 mm |
| Vzdálenost vřetene od stolu | 100 - 610 mm |
| Rozměry stolu | 920 x 480 mm |
| T-drážky ve stole (DIN 650) | 4 drážky |
| Vzdálenost T-drážek | 100 mm |
| T-drážky - šířka | 16 mm |
| Max. nosnost stolu | 900 Kg |
| Vřeteno | |
| Hlavní vřeteno | Digitální, bezkartáčovitý, AC motor |
| Otáčky vřetena | <10 000 RPM |
| Výkon vřetene | 25 kW |
| Posuvy | |
| Pohon | servo motory AC |
| Max. kroutící moment (30 min) | X a Y = 8 Nm, Z 12 Nm |
| Kuličkové šrouby (přesnost C3) | d = 32 mm, P8 |
| Rychlost posuvů ve všech osách | |
| Rychloposuvy | 24 m/min |
| Strojní posuv | 1 - 24000 mm/min |
| Upínání nástrojů | |
| dle DIN 69871 | BT40 |
| Automatická výměna nástrojů | |
| Počet pozic | 24 |
| Doba výměny nástroje | 2,5 sec |
| Max. ø nástroje | 80 mm |
| Max. hmotnost nástroje | 7 Kg |
| Odměřovací systém | |
| Typ | fotoelektrický |
| Standard | Rotační enkodér |
| Umístění | na motoru |
| Přesnost (rozlišování) | 0,001 mm |
| Chlazení | |
| Výkon čerpadla | 0,38 kW |
| Objem nádrže | 150 l |
| Přesnost stroje | |
| Přesnost polohování | +/- 0,005 mm |
| Opakovatelnost | +/- 0,002 mm |
| Rozměry stroje | |
| Celková hmotnost | 4400 kg |
| Rozměry (ŠxHxV) - bez vynašeče třísek | 2250 x 2250 x 2750 mm |
| Další specifikace | |
| Tlak vzduchu | 5,5 bar |
| Elektro připojení | 400 V / 50 Hz |
| Řídící systém | |
| Verze řídícího systému | Siemens 828D |
Výbava
-
Siemens 828D ShopMill , elektronické ruční kolečko
-
paměť 1.2 MB + 1GB Comp.Flash + USB port
-
15” dotykový monitor
-
RS 232 rozhraní
-
Směr rotace vřeteno -volně programovatelné
-
Ethernetový výstup
-
Elektronický rotační potenciometr pro externí ovládání (kolečko)
-
Halogenové osvětlení
-
Rozšířené funkce S828D ShopMill:
-
ShopMill – dílenské programování s přednastavenými cykly
-
3D modelová grafika se zobrazením pohledů
-
simulace v reálném čase
-
management nástrojů, sesterské nástroje
-
uživatelské obrazovky pro přídavné funkce
-
detekce zbytkového materiálu a obrábění kontur
-
vícenásobné upnutí
-
rozšířené technologie obrábění kapes a ostrůvků
-
převod programu MDI do řídící paměti
-
uložení nulového bodu a tabulky nástrojů pro vytvořené programy
-
uživatelské obrazovky pro přídavné funkce-opce
-
příkazy změn otáček a posuvu, prováděné programem
-
Zásobník nástrojů – revolverový typ, 24 pozic
-
Pevné závitování
-
Trysky na vřetenu pro vnější chlazení stlačeným vzduchem
-
Teleskopické kryty na všech osách
-
Automatický mazací systém
-
vysokotlaký oplach pracovního prostoru
-
zásobník třísek – výsuvný
-
prosklené boční dvířka
-
CE bezpečnostní prvky
Opce:
Vynašeč třísek
Vřeteno s otáčkami 12000/min
Středové, vysokotlaké chlazení
Přestavba upínání BT40 - > SK40
Sondy - obrobková/nástrojová
4.osa (5.osa)
Offline programování
CAD reader (převod DWG, DXF)
