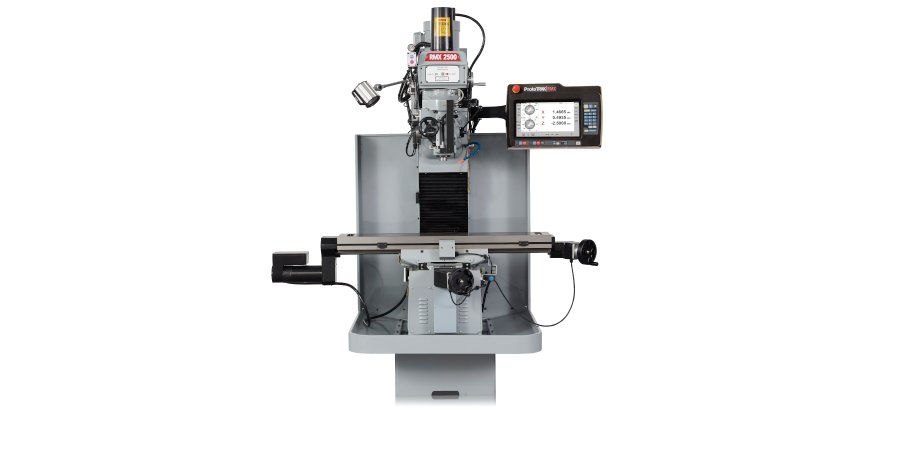

XYZ RMX 2500

Popis

Ložové uspořádání stroje, kdy stůl vykonává pohyb v osách X a Y a vřeteník (+ pinola) v ose Z, je výrazně tužší proti konzolovému uspořádání.

Nejmenší z řady ložových frézek má upínání nástrojů R8 (ISO 30 jako opce) a nastavení otáček pomocí mechanického variátoru.

Pneumatické upínání nástroje jako standard.



Technické parametry

Pracovní rozměry
X - osa 762 mm
Y - osa 381 mm
Z - osa 560 mm
 Upínací plocha 1245 x 228 mm
Počet T - drážek ve stole (DIN 650)  3
T-drážka-šířka 15,9 mm
Max. zatížení stolu 600 Kg
Max. vzdálenost vřetene od stolu 460 mm

Vřeteník
Uchycení nástroje R8 / ISO30 / DIN 2080
Vysunutí pinoly 127 mm
Průměr pinoly 85,7 mm
Naklopení hlavy +/- 45°

Chlazení
Objem nádrže 20 l
Výkon nádrže 0,3 kW

Pohon vřetena
Hlavní pohon Asynchronní motor
Otáčky vřetene (2 rychlosti) 40-4200 RPM frekvenční měnič
Výkon vřetene  2,2 KW

Posuvy
Odměřování v osách X,Y a Z Fotoelektrické
Provedení Rotační enkodér
Umístění Na motoru
Rozlišení 0,001 mm
Opakovatelnost 0,005 mm
Přesnost polohování +/- 0,01

Rozměry a připojení
Celková hmotnost 1 900 kg
Rozměry (ŠxHxV) 2100 x 2100 x 2350 mm
El.připojení 400 V, 50 Hz
Pojistky 15 Amp
Celkový příkon 10 kVa
Tlak vzduchu 5,5 bar

Řídící systém
Verze řídícího systému ProtoTRAK RMX




Výbava

Standardní výbava:

  • chladící okruh
  • kryty kluzného vedení
  • automatické mazání vodících ploch
  • pneumatické upínání nástroje
  • halogenové osvětlení
  • vana na třísky
  • ochranný kryt stolu
  • výklopný vřeteník +/- 45°
  • TRAKing funce – odjetí programu ručním kolečkem
  • DXF převodník (opce) – import a konverze CAD dat na data ProtoTRAK

Hardware

  • 2- nebo 3-osé CNC, 3-osý digitalní displej
  • TRAKing® systém
  • Elektronická ruční kolečka pro manuální ovládání
  • 15,6” barevný dotykový LCD monitor
  • Intel® 2,0GHz processor
  • Disk 32GB SSD mSATA 4GB Ram
  • 5 USB portů
  • 2 ethernet porty
  • Ovládání posuvů a otáček z displeje během obrábění
  • LED diody znázorňující stav stroje
  • E-stop
  • Ovládání vřetene (FWD, REV, OFF)
  • STOP and GO funkce posuvu
  • Jemné/hrubé ovládání posuvů
  • Automatické/manuální spouštění čerpadla emulze
  • Jack pro připojení sluchátek – help videa
  • 10 vstupů/výstupů

Software

  • Plovoucí okna – zobrazení programu a grafického náhledu vedle sebe
  • Funkce EPA – rozsířené asistenční služby – pomoc při programování, ukázková videa
  • Nastavení výchozích hodnot pro zjednodušení programování
  • Dotyková klávesnice a kalkulačka
  • Vložení vypočítaných hodnot do programu
  • Soft klávesy – změny v kontextu
  • Operační systém Windows
  • Zobrazení programované součásti, řezy, otáčení
  • Funkce A.G.E. pro programování nepravidelných tvarů
  • Adaptivní dráha nástroje – umožňuje zvolit dráhu nástroje při frézování kapes
  • Kruhová interpolace
  • Lineární interpolace
  • Konverze Inch/mm
  • Kompenzace nástroje
  • Diagnostika
  • Volba ruční posuv/automatický posuv
  • Funkce Go To pro předem nastavenou polohu
  • Automatický návrat do výchozí pozice
  • Inkrementální a absolutní odměřování
  • Alfanumerické označení programů
  • LOOK – grafický náhled na obráběnou součást stisknutím tlačítka
  • Grafické znázornění jednotlivých kroků programu
  • Inkrementální a absolutní programování
  • Programová diagnostika
  • CAD/CAM rozhraní
  • Matematický průvodce s grafickým rozhraním – vzorce
  • Zobrazení reálného obráběcího času
  • 3D modelové zobrazení obrobku



Opce:

  • funkce TRAKing - ovládání stroje elektronickými kolečky, bezpečné odjetí programu kolečkem
  • Offline programování
  • DXF convertor
  • 4 osa/indexer nezávisle řízený pomocí M funkcí
